简介:很多散热器用户在冬季采暖时,常出现两个问题,散热器的热量过热过冷,其实这跟散热量和数量的估算有很大关系。

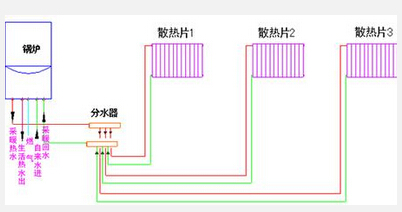

为供暖系统由锅炉、供热管道、散热器三部分组成。解决供热设备选型,造价作出估算及验算负荷或在施工中需要作局部变更,或需编制供暖锅炉的耗煤计划,常因缺乏数据而不能进行工作,这些琐碎的工作给设计部门增添麻烦。
建筑物的耗热量和散热器的确定以及供热管道管径和系统压力损失的计算是一项周密细致和复杂的设计过程。一般由设计部门暖通设计人员承担。但是对于我们咨询行业要为某业主在初建、扩建或可研阶段,对供热设备(散热器、管道、锅炉)的选型,造价作出估算及验算供热管道和锅炉的负荷或在施工中需要作局部变更,或需编制供暖锅炉的耗煤计划,常因缺乏数据而不能进行工作,况且这些零星琐碎的工作也不便给设计部门增添麻烦。
散热器散热量及数量的估算
1.以四柱640型散热器为准,采暖供回水温度95-70℃
热水采暖时,一片散热器的Q值为:
Q水=K×F×Δt=7.13×0.20×64.5=92(W/片)
式中:K=3.663Δt0.16
K=3.663×(图片-18)0.16=7.13W/m2·℃
当采用低压蒸汽采暖时:
Q汽=K×F×Δt=7.41×0.20×(100-18)=122(W/片)
式中:K=3.663Δt0.16
K=3.663×(100-18)0.16=7.41W/m2·℃
根据热平衡原理,将建筑物热指标和所需散热器片数列表1(以四柱640型为准)。
2.各种散热器之间的换算
若需将四柱640型散热器改为其它类型的散热器其片数转换可按下式:K1×F1×Δt=K2×F2×Δt即K1×F1=K2×F2进行换算。
3.房间内散热器数量的调整
1).朝向修正:朝南房间减一片,朝北房间加一片;既面积、窗墙比相同的两个房间,南、北向相差2片。
2).窗墙比修正:有门窗的房间比只有窗无外门面积、朝向均相同的房间多2片。
3).角隅房间(具有两面外墙的房间):按估算数附加100%。
散热器数量经过修正后,可根据适用、经济、美观的要求,选用所需散热器型号,并用互换公式换算所需订购的散热器数量。
4).如要求相对精确,散热器片数的确定,可参见暖通设计手册或其它有关资料。
